UNIONES DOBLES
Uniones Dobles a Golpe (Hammer Unions):
Optimice el montaje de sus líneas de conducción fluidas con nuestra línea completa de Uniones Dobles a Golpe (Hammer Unions). Diseñadas para operar bajo las condiciones más exigentes de la industria del petróleo, gas, minería y oleohidráulica, garantizan conexiones rápidas, herméticas y de alta resistencia mecánica sin necesidad de herramientas especiales.
CARACTERÍSTICAS
► Montaje ágil en campo: Ajuste y desarme rápido mediante impactos de martillo sobre sus robustas aletas.
► Hermeticidad total: Modelos con asientos de sello metal-metal o elastómeros (O-Ring / Lip-Seal) según requerimiento de presión y fluido.
► Componentes 100% intercambiables: Piezas que correspondan al mismo diámetro, figura y rango de presión se acoplan de forma perfecta.
► Extremos versátiles: Disponibles en terminaciones Roscadas (NPT) y para Soldar a tope (Butt Weld) o encastre (Socket Weld).

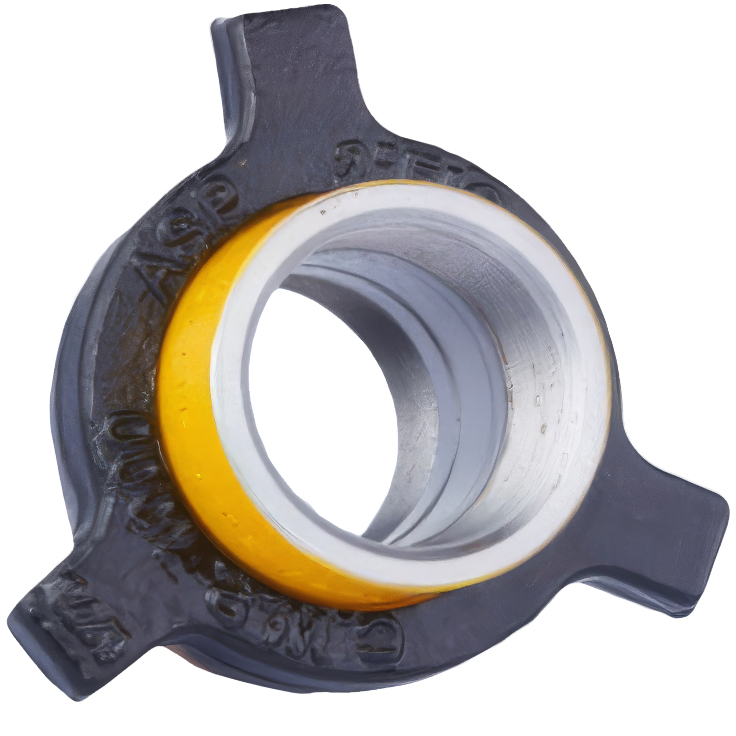

Figura 100 (F100) – Baja Presión
► Presión de Trabajo: 1.000 PSI (69 Bar) CWP (Presión de trabajo en frío).
► Tipo de Asiento: Sello Metal-Metal.
► Aplicación ideal: Recomendada para manifolds de baja presión, líneas de aire, agua, aceite o gas donde los rangos operativos sean moderados.

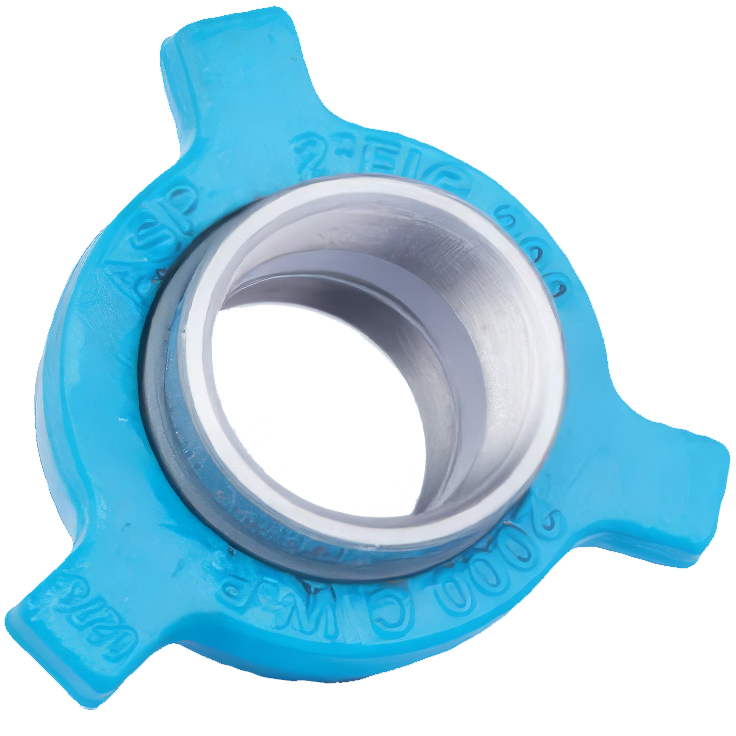

Figura 200 (F200) – Media Presión Estándar
► Presión de Trabajo: 2.000 PSI (138 Bar) CWP.
► Tipo de Asiento: Sello Metal-Metal.
► Aplicación ideal: El modelo más popular y compacto para líneas de servicios generales en plataformas de perforación (rig piping), agua, aire, lodos de perforación y gas licuado.

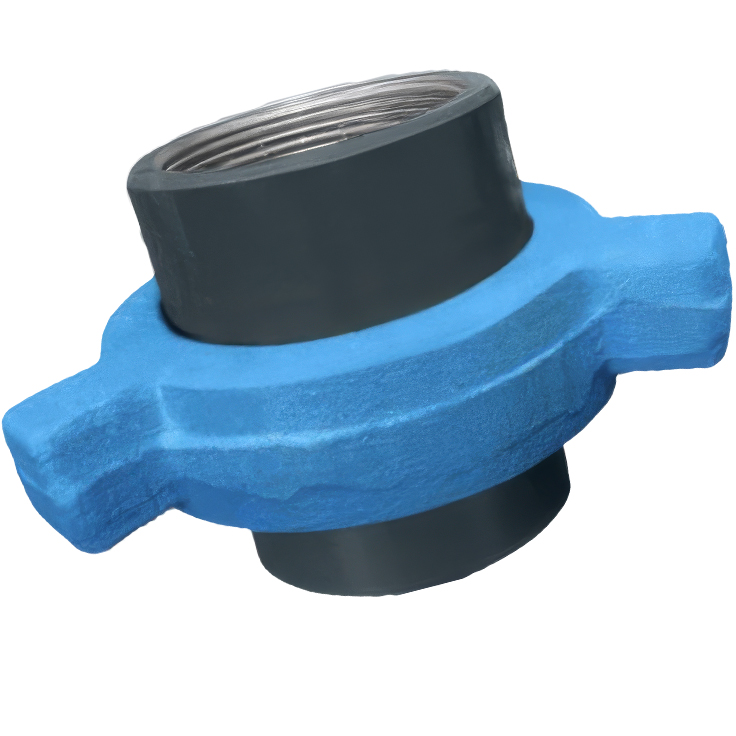

Figura 206 (F206) – Media Presión con O-Ring
► Presión de Trabajo: 2.000 PSI (138 Bar) CWP.
► Tipo de Asiento: Sello asistido por O-Ring (elastómero).
► Aplicación ideal: Comparte las mismas prestaciones de presión que la F200, pero incorpora un anillo de sellado (O-Ring) de Nitrilo o Vitón en el extremo macho, asegurando un cierre hermético absoluto en aplicaciones propensas a fugas por gases o fluidos corrosivos.

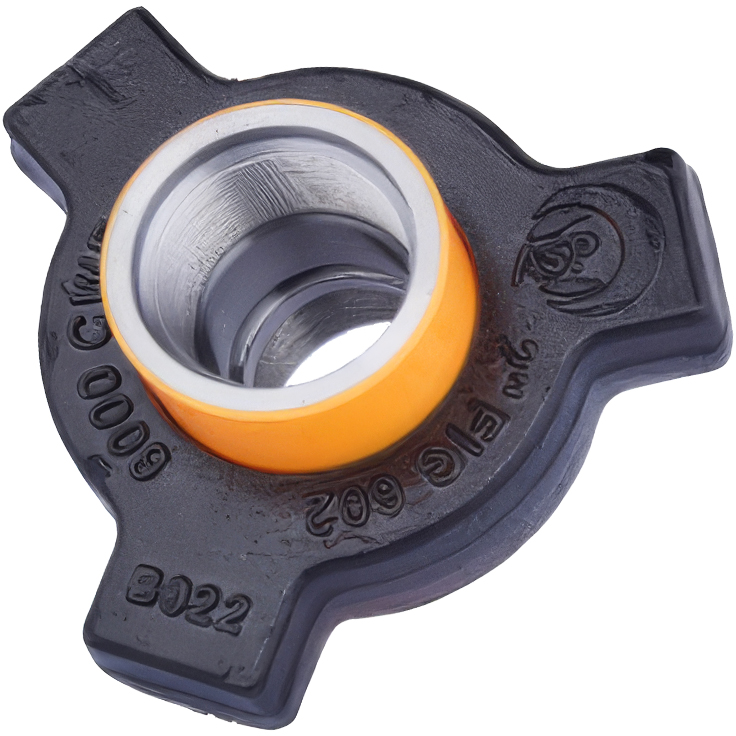

Figura 602 (F602) – Alta Presión y Vibración
► Presión de Trabajo: 6.000 PSI (414 Bar) CWP.
► Tipo de Asiento: Sello reemplatable tipo labio (Lip-Seal / Resilient Seal Ring).
► Aplicación ideal: Diseñada para entornos con vibraciones severas, manifolds de alta presión, camiones de cementación y líneas de fractura ácida o hidráulica de rango medio.

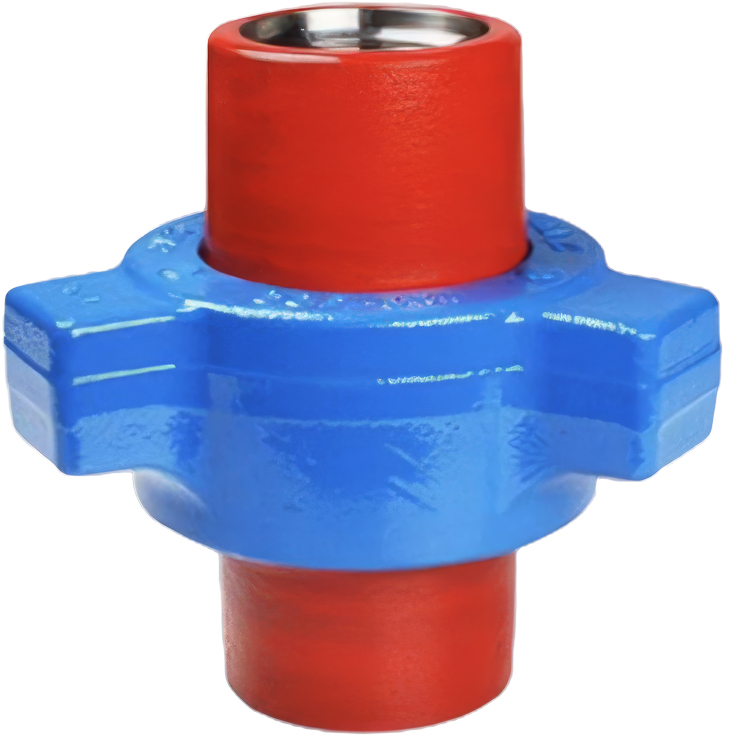

Figura 1502 (F1502) – Presión Extrema
► Presión de Trabajo: 15.000 PSI (1.034 Bar) CWP.
► Tipo de Asiento: Sello reemplatable tipo labio (Lip-Seal).
► Aplicación ideal: La unión estándar por excelencia para servicios críticos de Oil & Gas. Esencial para pruebas de pozos, cementación de alta densidad, estimulación por fractura (fracking) y líneas de choque (choke lines).

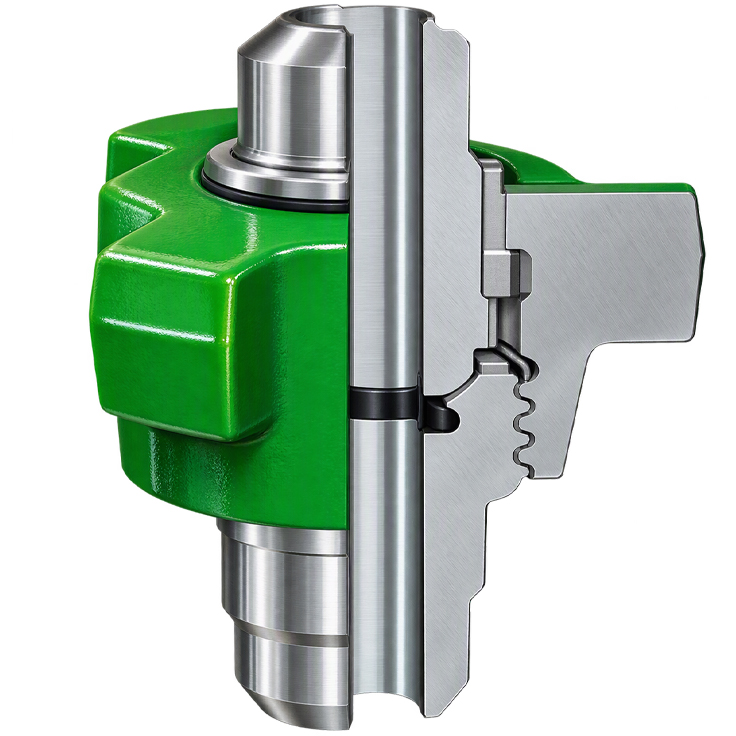

Figura 2202 (F2202) – Presión Extrema para Gas Amargo (Sour Gas / H2S)
► Presión de Trabajo: 15.000 PSI (1.034 Bar) CWP.
► Tipo de Asiento: Sello reemplatable de elastómero fluorado y materiales conformes a norma NACE MR0175.
► Aplicación ideal: Específicamente fabricada para soportar condiciones extremas con presencia de Sulfuro de Hidrógeno (gas amargo o Sour Gas). Sus materiales evitan la fragilización por hidrógeno y garantizan la seguridad operativa ambiental y del personal.
Contamos con stock permanente en diversas medidas (desde 1" hasta 10") y aleaciones preparadas para servicio estándar o amargo.
